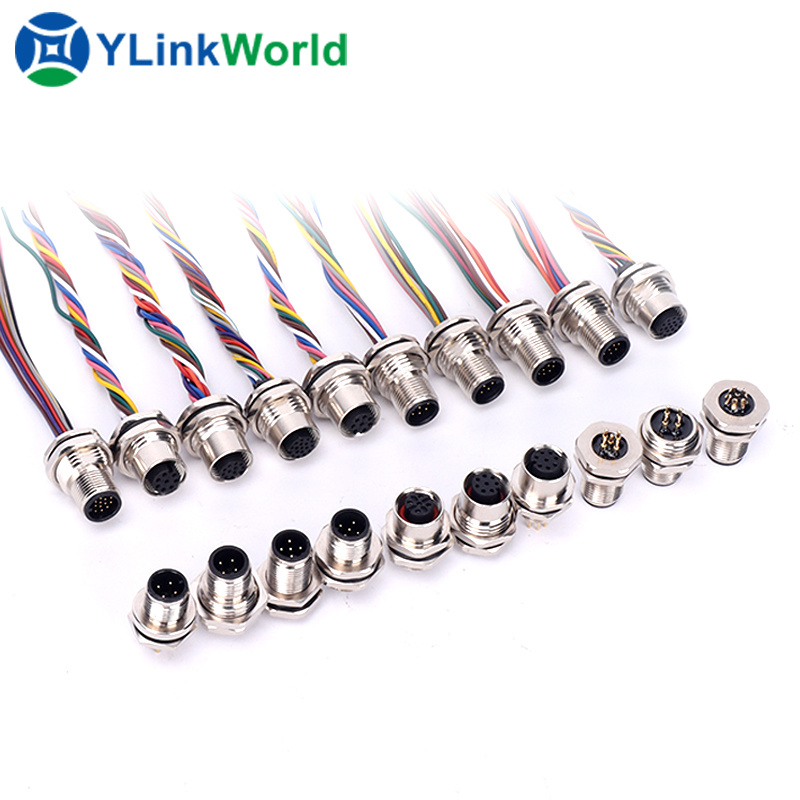

M8 samec, montovatelný do panelu, zadní upevnění, pájený typ, vodotěsný elektronický konektor

Zástrčka M8 samec, montáž do panelu, zadní upevnění, pájení, vodotěsná, pro elektronickou instalaci, obrázek na obrázku

Stručný popis:

Řada konektorů: M8

Pohlaví:Samec

Číslo dílu:M8-A kódovaný MX pin-R-PMP

Kódování: A

Kontakty:3pinový 4pinový 6pinový 8pinový

Poznámka:x označuje volitelnou položku

Pošlete nám e-mail Stáhnout jako PDF

Detaily produktu

Popis

Štítky produktů

Parametr objímky M8

Číslo pinů	3	4	6	8
Kódování	A	A	A	A
Pin pro referenci
Typ montáže	Zadní upevnění
Jmenovitý proud	4A	4A	2A	1,5 A
Jmenovité napětí	60V	60V	30V	30V
Provozní teplota	-20℃ ~ +80℃
Mechanický provoz	>500 cyklů páření
Stupeň ochrany	IP67/IP68
Izolační odpor	≥100MΩ
Kontaktní odpor	≤5mΩ
Vložka konektoru	PA+GF
Kontaktní pokovování	Mosaz se zlacením
Ukončení kontaktů	S pájecím kelímkem
Těsnění / O-kroužek:	Epoxidová pryskyřice/FKM
Typ uzamčení	Pevný šroub
Závit šroubu	M8X1
Matice/šroub	Mosaz s poniklovaným povrchem
Norma	IEC 61076-2-104

✧ Výhody produktu

1. Kontakty konektoru: Fosforový bronz, delší životnost při zapojení a odpojení.

2. Kontakty konektoru jsou z fosforového bronzu s 3μ pozlaceným povrchem;

3. Produkty jsou přísně v souladu s požadavky na 48hodinovou solnou mlhu.

4. Nízkotlaké vstřikování plastů, lepší vodotěsný efekt.

5. Příslušenství splňuje požadavky na ochranu životního prostředí.

6. Materiály kabelů s certifikací UL2464 a UL 20549.

✧ Výhody služby

1. OEM/ODM akceptováno.

2. 24hodinová online služba.

3. Přijímáme malé dávkové objednávky, flexibilní přizpůsobení.

4. Rychle vytvářejte výkresy - vzorkování - podpora výroby atd.

5. Certifikace produktu: CE ROHS IP68 REACH.

6. Certifikace společnosti: ISO9001:2015

7. Dobrá kvalita a tovární přímo konkurenceschopná cena.

M12 samec, montáž do panelu, zadní upevnění, typ s plošnými spoji, vodotěsný závit konektoru M12X1 (6)

M12 samec, montáž do panelu, zadní upevnění, typ s plošnými spoji, vodotěsný konektor, závit M12X1 (5)

✧ Často kladené otázky

Otázka: Jste továrna?

A: Ano, jsme profesionálním výrobcem konektorů a přesných forem od roku 2016.

Otázka: Jaké služby můžeme poskytnout?

Přijaté dodací podmínky: FOB, CFR, CIF, EXW, FAS, FCA, CPT, DDP, DDU;

Akceptované platební měny: USD, EUR, JPY, CAD, AUD, HKD, GBP, CNY;

Akceptované typy platby: T/T, L/C, D/PD/A, Money Gram, kreditní karta, PayPal, Western Union, hotovost, úschova;

Otázka: A co cena?

A: Obecně nabízíme ceny kroků podle velikosti objednávky zákazníka.

Otázka: Jaké je balení?

A: Naše standardní balení je karton s PE sáčky. Vítáme i poptávku po individuálním balení.

Otázka: Jak mám postupovat v objednávce, pokud mám logo k tisku?

A. Nejprve připravíme předlohu pro vizuální ověření a poté vyrobíme skutečný vzorek pro vaše druhé ověření. Pokud je maketa v pořádku, nakonec přejdeme k hromadné výrobě.

Předchozí: M8 samec, montovatelný do panelu, zadní upevnění, pájený typ, vodotěsný elektronický konektor

Další: Voděodolný elektronický konektor M8 samec, montáž do panelu, zadní upevnění

Konektor M8 s krytím IP67/IP68, kód AB, sestava 3, 4, 5, 6, 8 pinů, montáž na panel plošných spojů, vodotěsné konektory samec/samice

M8 2 3 4 5 6pinový AB kódovaný lisovaný kabel a konektor, konektor pro montáž do panelu, kabelový konektor

Konektory a kabelové sestavy M8 pro elektroniku jsou malé průmyslové konektory M8 vyvinuté pro splnění poptávky po zvýšených schopnostech přenosu signálu v prostorově úsporných provedeních. Konektory a kabelové sestavy M8 nabízejí jmenovitý proud 1,5 A–4 A, napětí 30 A–60 V a izolační odpor ≥ 100 MΩ. Konektory a kabelové sestavy M8 poskytují krytí IP65/IP67 a splňují normy IEC 61076-2-104 s kategorií přepěťového napětí II a stupněm znečištění 3. Řada M8 je k dispozici v konektorech M8 (samec a samice) pro montáž do panelu, kabelových sestavách M8, rozdělovacích kabelech M8 a adaptérech M8. Široce se používá v akčních členech, PLC, I/O boxech, senzorech a spínačích v potravinářském a nápojovém průmyslu, strojírenství, pryžovém a plastovém průmyslu, textilním a tiskařském průmyslu a ve ventilech systémů HVAC.

Uspořádání pinů konektoru M8

Konektory M8 jsou k dispozici v pravoúhlé i rovné konfiguraci. Nyní je lze nalézt ve verzích s 3, 4, 5, 6 a 8 pinů.

Přiřazení barvy pinu
