M12 3 4 5-polige wasserdichte Metall-Buchsenstecker-Baugruppe mit Schraubgewinde für Sensoren

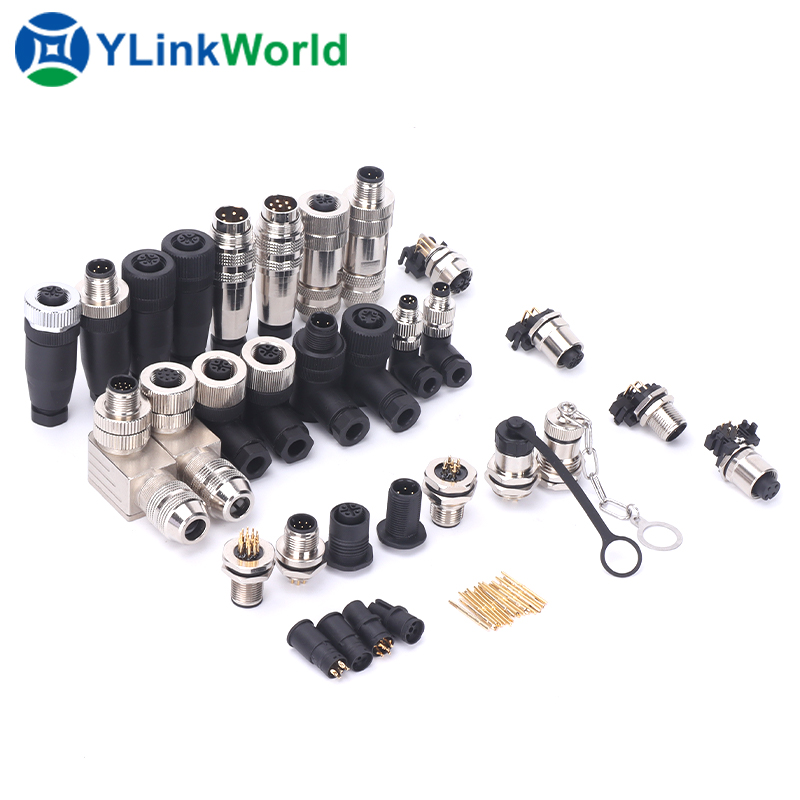

M12 3 4 5-poliger wasserdichter Metall-Buchsenstecker mit Schraubgewinde für Sensoren (Abbildung)

Kurzbeschreibung:

Steckverbinderserie:M12-Serie

Geschlecht:Weiblich

Teilenummer:M12-X Code-FX Pin-AS-SH

Codiert:ABD

Stift:3-polig, 4-polig, 5-polig, 8-polig, 12-polig

Senden Sie uns eine E-Mail. Als PDF herunterladen

Produktdetails

Beschreibung

Produkt-Tags

Technische Informationen zum wasserdichten M12-Steckverbinder:

PIN-Nummer	3	4		5		8	12
Codiert	A	A	D	A	B	A	A
Stiftanordnung
Montageart	Schraubbefestigung
Nennstrom (A)	4	4	4	4	4	2	1,5
Nennspannung (V)	250	250	250	250	250	60	30
Betriebstemperatur	-40℃~+80℃ (feste Installation) -20℃~+80℃ (flexible Installation)
Steckereinsatz	PA+GF
Steckverbinderkontakte	Messingplattiert
Kupplungsmutter/Schraube	Zinklegierung/Messing-plattiertes Nickel
IP-Schutzart	IP67 im verriegelten Zustand
Abschirmung	Verfügbar
Steckergehäuse	Messingplattiert
Paarungsausdauer	>500 Zyklen
Zertifikat	CE/RoHS/IP67/REACH/IP68
Kabelanschluss	4-8 mm
Äußere Isolierung	PVC PUR oder kundenspezifisch

✧ Produktvorteile

1. Das Kontaktmaterial des Steckverbinders ist Phosphorbronze, längere Einsteck- und Aussteckzeit;
2,3 μ Goldplattierung der Steckverbinderkontakte;
3. Schrauben, Muttern und Gehäuse müssen die Anforderungen des 72-Stunden-Salzsprühtests strikt erfüllen;
4. Niederdruck-Spritzguss, bessere Wasserdichtigkeit ≥IP67;
5. Die meisten Rohstoffe erfüllen die Umweltauflagen und wir verfügen über die RoHS- und CE-Zertifizierung;
6. Unsere Kabelmäntel sind nach UL2464 (PVC) und UL 20549 (PUR) zertifiziert.

M12 Stecker für Einbau auf der Rückseite, wasserdicht, Leiterplattentyp, Gewinde M12x1 (5)

✧ Häufig gestellte Fragen

F: Stellen Sie Muster zur Verfügung? Sind diese kostenlos?

A. Das hängt vom Wert der Probe ab. Bei Proben von geringem Wert stellen wir Ihnen kostenlose Muster zur Verfügung, damit Sie die Qualität testen können. Für hochwertige Proben müssen wir jedoch eine Mustergebühr erheben. Wir versenden die Proben per Expressversand. Bitte bezahlen Sie die Versandkosten im Voraus. Wir erstatten Ihnen diese bei einer größeren Bestellung.

F: Wann erhalte ich das Angebot?

A: Wir erstellen Ihnen in der Regel innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot. Sollten Sie es besonders eilig haben, rufen Sie uns bitte an oder vermerken Sie dies in Ihrer E-Mail, damit wir Ihre Anfrage priorisieren können.

F: Wie viele moderne Produktions- und Prüfgeräte gibt es in der Fabrik?

A: Seit unserer Gründung im Jahr 2016 verfügen wir über 20 Kurvenfahrmaschinen, 10 kleine CNC-Kurvenfahrmaschinen, 15 Spritzgießmaschinen, 10 Montagemaschinen, 2 Salzsprühnebelprüfmaschinen, 2 Schwenkmaschinen und 10 Crimpmaschinen.

F: Welche IP-Schutzart hat Ihr Steckverbinder der M-Serie?

A: Die Schutzart ist IP67/IP68 im verriegelten Zustand. Diese Steckverbinder eignen sich ideal für industrielle Steuerungssysteme, in denen kleine Sensoren benötigt werden. Die Steckverbinder sind entweder werkseitig mit TPU umspritzt oder als Einbaubuchsen mit Lötanschluss für die Drahtverbindung oder mit Lötkontakten für die Leiterplatte erhältlich.

F: Wie versenden Sie Ihre Produkte?

A: 1. Fedex/DHL/UPS/TNT für Muster: Tür-zu-Tür-Lieferung;

2. Per Luft- oder Seeweg für Sammelgut; für FCL: Flughafen-/Seehafenempfang;

3. Der Kunde hat Spediteure oder verhandelbare Versandmethoden festgelegt.

Vorherige: M12 3 4 5 6 8 12 17-polige, gerade, vor Ort verdrahtbare, wasserdichte elektrische Stecker

Nächste: M12-Buchse, 3, 4, 5, 8, 12-poliger elektrischer ABD-Code-Winkelstecker, Rundsteckverbinder

Wasserdichter M8/M12 3-Pin/4-Pin/5-Pin/6-Pin/7-Pin/8-Pin-Rundstecker IP67 (Stecker/Buchse) mit Kabelhalterung

Vorteile des M12:
-Gute Dichtungsleistung mit IP-Schutzart bis zu IP67.
-Wird verwendet bei der Signalübertragung, Datenübertragung, Stromversorgung usw.
-Kompatibel mit Steckverbindern derselben Serie auf dem Markt
-Drahtverbindung: Löt-/Schraubverbindung
-Die Abschirmung ist optional und bietet zuverlässigen elektromagnetischen Schutz.
-Die Drahtverbindungsmethode ist optional und eignet sich für Umgebungen mit kontinuierlichen Stößen und Vibrationen.
Die Verbindungstechnologie eignet sich für alle Anwendungsbereiche.

• Der von uns hergestellte M12-Rundsteckverbinder entspricht der internationalen Norm IEC61076-2-101 mit M12*1,0-Schraubverriegelung.
• Die Wasserdichtigkeitsklasse entspricht IP67, d. h. Schutz gegen Staub und Wasser beim Eintauchen, beständig gegen viele Öle und Chemikalien
M12 bietet eine Vielzahl an Kabelverbindern, Einbaubuchsen, vor Ort anbringbaren/installierbaren Steckverbindern und dem entsprechenden Zubehör. Die Steckverbinder verfügen über die branchenüblichen Codierungen A, B, D, X, S, T, K und L für Schraub- und Schnellverriegelungssysteme.
