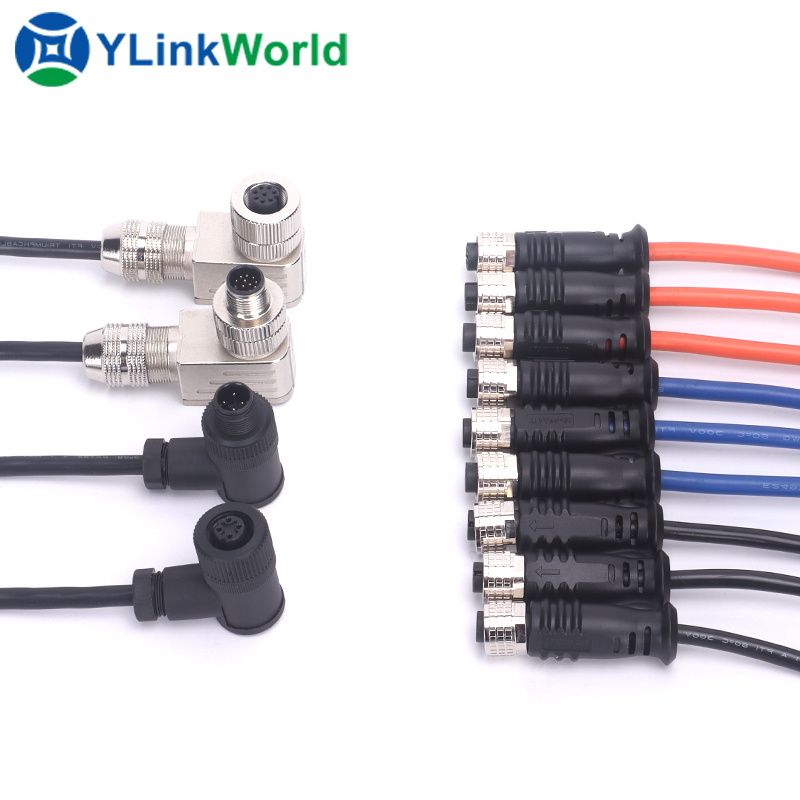

M8 Kabelbuchse, umspritzt, A-codiert, wasserdicht, elektrischer Stecker, gerade

M8-Kabel, weiblicher, umspritzter, codierter, wasserdichter elektrischer Stecker, gerade, Abbildung

Kurzbeschreibung:

Steckverbinderserie: M8

Geschlecht:Weiblich

Teilenummer:M8-A Codiert-FX Stift-X mm-PVC/PUR

Codierung: A

Kontakte:3-polig 4-polig 6-polig 8-polig

Notiz:x bezieht sich auf optionale Elemente

Senden Sie uns eine E-Mail. Als PDF herunterladen

Produktdetails

Beschreibung

Produkt-Tags

M8-Kabelverbinderparameter

PIN-Nr.	3	4	5	6	8
Codierung	A	A	B	A	A
Zur Orientierung anpinnen
Montageart	Rechter Winkel
Nennstrom	4A	4A	3A	2A	1,5 A
Nennspannung	60 V	60 V	30 V	30 V	30 V
Betriebstemperatur	-20℃ ~ +80℃
Mechanischer Betrieb	>500 Paarungszyklen
Schutzgrad	IP67/IP68
Isolationswiderstand	≥100 MΩ
Kontaktwiderstand	≤5 mΩ
Steckereinsatz	PA+GF
Kontaktplattierung	Messing mit Goldauflage
Mutter/Schraube	Messing, vernickelt
Vertragsbeendigung	Umspritzt
Kupplung	Gewindekupplung
Abschirmung	Nicht verfügbar
Standard	IEC 61076-2-104

✧ Produktvorteile

1. Steckverbinderkontakte: Phosphorbronze, längere Lebensdauer beim Ein- und Ausstecken.

2. Die Steckverbinderkontakte bestehen aus Phosphorbronze mit einer 3µm Goldbeschichtung;

3. Die Produkte entsprechen strikt den Anforderungen des 48-Stunden-Salzsprühtests.

4. Niederdruck-Spritzgießen, bessere Wasserdichtigkeit.

5. Das Zubehör entspricht den Umweltschutzanforderungen.

6. Kabelmaterialien, die gemäß UL2464 und UL 20549 zertifiziert sind.

✧ Servicevorteile

1. OEM/ODM akzeptiert.

2. Online-Service rund um die Uhr.

3. Kleinserienbestellungen werden angenommen, flexible Anpassungsmöglichkeiten.

4. Schnelle Erstellung von Zeichnungen - Mustererstellung - Produktion etc. unterstützt.

5. Produktzertifizierung: CE ROHS IP68 REACH.

6. Unternehmenszertifizierung: ISO9001:2015

7. Gute Qualität und wettbewerbsfähiger Preis direkt ab Werk.

M12 Stecker für Einbau auf der Rückseite, wasserdicht, Leiterplattentyp, Gewinde M12x1 (6)

M12 Stecker für Einbau auf der Rückseite, wasserdicht, Leiterplattentyp, Gewinde M12x1 (5)

✧ Häufig gestellte Fragen

F: Wie groß ist die Fläche Ihrer Fabrik?

A: Die Yilian Connection Technology Co., Ltd. wurde 2016 gegründet und verfügt über eine Produktionsfläche von über 3000 Quadratmetern und 200 Mitarbeiter. Sie befindet sich im 2. Stock, Gebäude 3, Nr. 12, Dongda Road, Guangming District, Shenzhen City, Provinz Guangdong, China (Postleitzahl: 518000).

F: Wie versenden Sie Ihre Produkte?

A: 1. Fedex/DHL/UPS/TNT für Muster: Tür-zu-Tür-Lieferung;

2. Per Luft- oder Seeweg für Sammelgut; für FCL: Flughafen-/Seehafenempfang;

3. Der Kunde hat Spediteure oder verhandelbare Versandmethoden festgelegt.

F: Wie werden Sie mir die Ware liefern?

A: Wir versenden in der Regel per Luft- und Seefracht. Gleichzeitig kooperieren wir mit internationalen Expressdiensten wie DHL, UPS, FedEx und TNT, um unseren Kunden eine schnelle Lieferung ihrer Waren zu ermöglichen.

F: Gewähren Sie eine Garantie auf die Produkte?

A: Ja, wir bieten eine einjährige internationale Garantie.

F: Wie versenden Sie die Produkte?

A: Das hängt davon ab. In der Regel versenden wir die Ware per Luftfracht-Express, zum Beispiel mit DHL, TNT, UPS, FEDEX oder mit dem vom Kunden beauftragten Spediteur.

Vorherige: M8-Kabel-Buchse, wasserdichter, umspritzter elektrischer Winkelstecker mit Kunststoffmutter

Nächste: M8-Kabel, weiblicher, umspritzter, A-codierter, wasserdichter elektrischer Stecker, gerade, geschirmt

Produktmerkmale der wasserdichten M8-Steckverbinder:
1. Hohe Leitfähigkeit, gute Duktilität und lange Lebensdauer.
2. Wasserdicht, feuchtigkeitsbeständig, regenfest, sonnenbeständig und korrosionsbeständig, ölbeständig usw.
3. Flammschutz, Antioxidationsmittel und Umweltschutz.
4. Einfache Installation: Der Montageprozess des Produkts ist vereinfacht und die Installation unkompliziert.

Spezifikation für M8-Steckverbinder:
Schutzart IP67/IP68
Es sind 3, 4, 5, 6 oder 8 Stangen verfügbar
Antivibrations-Verriegelungsschraubenkonstruktion
RoHS- und REACH-Konformität
Das Kabelmaterial ist wahlweise PUR (UL20549) oder PVC (UL2464). Die Länge richtet sich nach den Kundenanforderungen.
Entspricht Binder, Phoenix
REACH/CE/RoHS/IP68

Elektrische Daten
Nennspannung: 30 V – 60 V
Isolationswiderstand: 100 MΩ
Nennstrom: 1,5 A - 4 A
Kontaktwiderstand: ≤ 5 mΩ
Umgebungstemperatur: -20 °C bis +80 °C

M8-Steckverbinder sind sowohl in abgewinkelter als auch in gerader Ausführung erhältlich. Sie sind mittlerweile in 3-, 4-, 5-, 6- und 8-poligen Versionen verfügbar.

Pin-Farbzuordnung
