Tomada elétrica à prova d'água M12 macho para montagem em painel com flange quadrada

Descrição resumida:

Série de conectores:M12

Gênero:Macho

Nº da peça:M12-X Codificado-MX Pino-PM-Sq

Codificação:ABD

Contatos:3 pinos 4 pinos 5 pinos 8 pinos 12 pinos 17 pinos

Observação:x refere-se a um item opcional.

Envie-nos um e-mail Baixar como PDF

Detalhes do produto

Descrição

Etiquetas do produto

Informações sobre o receptáculo M12

Número PIN	3	4		5		8	12	17
Código	A	A	D	A	B	A	A	A
Alfinete para referência
Corrente nominal	4A	4A	4A	4A	4A	2A	1,5A	1,5A
Tensão nominal	250V	250V	250V	250V	250V	60V	30V	30V
Temperatura de operação	-25℃ ~ +85℃
Operação mecânica	>500 ciclos de acasalamento
Classificação IP	IP67/IP68
Resistência de isolamento	≥100MΩ
Resistência de contato	≤5mΩ
Inserção do conector	PA+GF
Revestimento por contato	Latão com banho de ouro
Rescisão de Contratos	PCB/Com terminal de solda/Com cabo de conexão
Anel de vedação / O-ring	Resina epóxi/FKM
Acoplamento	Acoplamento de rosca
Rosca	M12X1
Concha	Latão com revestimento de níquel
Padrão	IEC 61076-2-101

✧ Vantagens do produto

1. Os contatos do conector são de bronze fosforoso com revestimento de ouro de 3μ;

2. Os produtos estão em estrita conformidade com os requisitos de resistência à névoa salina de 48 horas.

3. Moldagem por injeção de baixa pressão, melhor efeito à prova d'água.

4. Materiais dos cabos com certificação UL2464 e UL 20549.

5. Sem contato, sem abrasão, conexão de cabo e conector opcional, desempenho estável.

✧ Vantagens do serviço

1. Aceitamos OEM/ODM.

2. Resposta rápida: e-mail, Skype, Whatsapp ou mensagem online são aceitáveis;

3. Aceitamos encomendas em pequenos lotes, com flexibilidade para personalização.

4. A substituição gratuita estará disponível caso enviemos ou produzamos o produto errado.

5. O produto passou nos testes que atendem aos requisitos CE, ROHS, IP68 e REACH;

6. A fábrica obteve a certificação ISO 9001:2015 para o sistema de gestão da qualidade.

7. Boa qualidade e preço competitivo direto da fábrica.

Conector à prova d'água tipo PCB com montagem em painel macho M12 e fixação traseira, rosca M12X1 (6)

Conector à prova d'água M12 macho para montagem em painel com fixação traseira, tipo PCB, rosca M12X1 (5)

✧ Perguntas frequentes

P: E quanto aos certificados?

A: ISO 9001, ISO 14001, CE, UL, RoHS, REACH, IP68 etc.

P: Como faço para fazer um pedido?

A5: Envie-nos uma mensagem online ou um e-mail com a sua solicitação e a quantidade desejada. Nossa equipe de vendas entrará em contato em breve.

P: Quais são as suas condições de pagamento?

A: Normalmente, podemos aceitar um depósito de 30% e 70% contra cópia do B/L (Conhecimento de Embarque), com garantia comercial.

P: Como vocês enviam o produto finalizado?

A: De acordo com a solicitação do cliente, podemos enviar utilizando a conta expressa internacional do cliente, como DHL, TNT, UPS, FEDEX, ou através do nosso agente de carga.

P: O que você pode comprar conosco?

A: Cabos à prova d'água, conectores à prova d'água, conectores de energia, conectores de sinal, conectores de rede, etc., como M5, M8, M12, M16, M23, D-SUB, RJ45, AISG, conectores da série SP, etc.

Anterior: Conector fêmea M8 de 3 a 4 pinos com codificação A, tipo parafuso, à prova d'água, com blindagem metálica.

Próximo: Conector elétrico à prova d'água M12 macho para montagem em painel com fixação traseira e rosca M16x1,5.

Conector circular à prova d'água IP68 industrial M5 M8 M12 M16 M23 de 7/8” com 2, 3, 4, 5, 6, 7, 8, 12 e 17 pinos para montagem em painel.

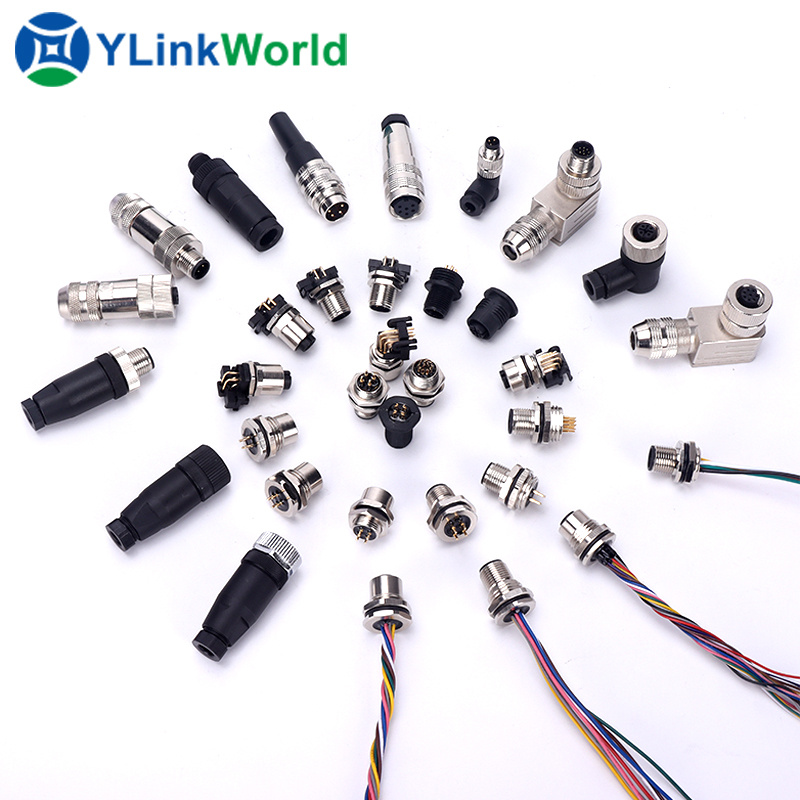

Conectores Yilink M12

Esses conjuntos de conectores M12 são comumente usados em equipamentos de automação e sensores, sendo adequados para uso em ambientes industriais. Montados em um prático prensa-cabo e com um conector de anel O, esses conjuntos de cabos oferecem uma conexão estável e confiável para transmissão de dados ininterrupta.

Disposição dos pinos do conector M12

Os conectores M12 estão disponíveis em configurações de ângulo reto e retas. Atualmente, podem ser encontrados em versões de 3, 4, 5, 6, 8, 12 e 17 pinos.

Atribuição de cores de alfinetes
