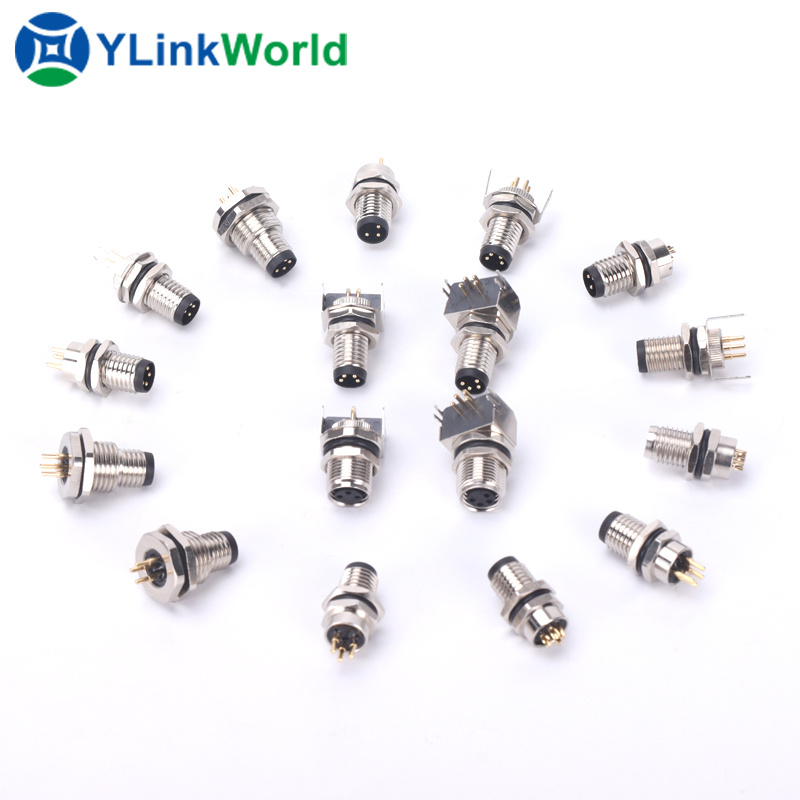

Conector M8 cu montare pe panou, fixare frontală, tip PCB, unghi drept, cu ecran

Scurtă descriere:

Serie de conectori: M8

Gen:Femeie

Cod piesă:Pin FX codificat M8-X-F-PMP-SH-R/A

Codare:AB

Contacte:3 pini 4 pini 5 pini 6 pini 8 pini

Nota:x se referă la elementul opțional

Trimiteți-ne un e-mail Descărcați ca PDF

Detalii produs

Descriere

Etichete de produs

Parametrul soclului M8

Nr. pin	3	4	5	6	8
Codare	A	A	B	A	A
Pin pentru referință
Tip de montare	Închidere frontală
Curent nominal	4A	4A	3A	2A	1,5A
Tensiune nominală	60V	60V	30V	30V	30V
Temperatura de funcționare	-20℃ ~ +80℃
Funcționare mecanică	>500 cicluri de împerechere
Grad de protecție	IP67/IP68
Rezistența de izolație	≥100MΩ
Rezistență de contact	≤5mΩ
Inserție conector	PA+GF
Placare de contact	Alamă placată cu aur
Terminarea contactelor	PCB-uri
Garnitură / inel O:	Rășină epoxidică/FKM
Tip de blocare	Șurub fix
Filet de șurub	M8X1
Piuliță/șurub	Alamă placată cu nichel
Standard	IEC 61076-2-104

✧ Avantajele produsului

1. Contacte conector: Bronz fosforos, Conectate și deconectate mai mult timp.

2. Contactele conectorului sunt din bronz fosforos placat cu aur de 3 μ;

3. Produsele sunt strict conforme cu cerințele privind pulverizarea cu sare timp de 48 de ore.

4. Turnare prin injecție la presiune joasă, efect de impermeabilitate mai bun.

5. Accesoriile îndeplinesc cerințele de protecție a mediului.

6. Materiale pentru cabluri certificate conform UL2464 și UL 20549.

✧ Avantajele serviciilor

1. OEM/ODM acceptate.

2. Serviciu online 24 de ore din 24.

3. Se acceptă comenzi în loturi mici, personalizare flexibilă.

4. Produceți rapid desene - eșantionare - producție etc. acceptată.

5. Certificare produs: CE ROHS IP68 REACH.

6. Certificare companie: ISO9001:2015

7. Calitate bună și preț competitiv direct din fabrică.

Conector M12 mascul cu montare pe panou, fixare spate, tip PCB, impermeabil, filet M12X1 (6)

Conector impermeabil M12 mascul cu montare pe panou, fixare spate, tip PCB, filet M12X1 (5)

✧ Întrebări frecvente

Î: Cât durează livrarea?

R: Garantăm livrarea rapidă. În general, va dura 2-5 zile pentru comenzi mici sau produse în stoc; 10-15 zile pentru producția de masă după primirea plății în avans. Timpul specific de livrare depinde de articole și de cantitatea comenzii dvs. Vă rugăm să ne contactați pentru detalii.

Î. Care este MOQ-ul dumneavoastră?

A. Nu există limită MOQ. Orice comandă de probă mică este binevenită. Este necesară o comandă personalizată pentru MOQ.

Î. Ați putea produce conform mostrelor?

R: Da, putem produce pe baza mostrelor furnizate de client sau a desenelor tehnice. De asemenea, oferim clienților asistență pentru proiectarea cablurilor și conectorilor OEM sau ODM.

Î: Cât trebuie să plătesc pentru serviciul OEM?

R: Nu este nevoie să plătiți costuri suplimentare pentru serviciul nostru OEM dacă cantitatea comenzii depășește 1000 de bucăți. Costul OEM este inclus în prețul unitar.

Î: Ce certificate au produsele dumneavoastră?

A: Produsele noastre sunt certificate UL/CE/IP67/IP68/IP69K/ROHS/REACH/ISO9001. Principalele noastre piețe includ UE, America de Nord, Asia de Est etc.

Anterior: Mufă electrică impermeabilă M8 cu montare pe panou frontal, fixată pe PCB

Următorul: Priză electrică impermeabilă PCB cu fixare frontală, M8, cu ecran, montare pe panou mamă

Cablu impermeabil M8:
1. Diverși conectori impermeabili, conformi cu IP67/68 2. pentru nave, aviație etc.
cablaj auto
1. Cablaj complet, cablaj motor 2. Cablaje pentru alte părți ale mașinii
M8 personalizat, 2 3 4 5 6 8 pini.
Putem oferi cablu m8 de diferite culori, lungimi, conectori etc., acceptă personalizarea cablului senzorului.
Rezistent la apă IP67/IP68.

Conector PCB unghiular M8 cu montare pe panou, 3, 4, 5, 6, 8 pini, mamă

Avantaje:
1. Grad ridicat de protecție IP67, sigur pentru utilizare la fața locului
2. Contacte din bronz fosforos solid placate cu aur de înaltă calitate, cu o durată de viață a firului de ≥ 500 de ori mai mare
3. Design cu șurub de blocare antivibrații
4. Suport pentru mostre, comenzi cu amănuntul și în vrac

Aranjamentul pinilor conectorului M8

Conectorii M8 sunt disponibili atât în configurații cu unghi drept, cât și în configurații drepte. Acum pot fi găsiți în versiuni cu 3, 4, 5, 6 și 8 pini.

Atribuirea culorii pinului
