SP2913 Conector priză electrică cu flanșă impermeabilă industrială din plastic, mamă, 2, 3, 4, 7, 8, 9, 10, 12, 16, 17, 20, 24, 26 de pini, cu capac

SP2913 Conector priză electrică cu flanșă, impermeabil, industrial, din plastic, mamă, 2, 3, 4, 7, 8, 9, 10, 12, 16, 17, 20, 24, 26 de pini, cu capac, imagine prezentată

Scurtă descriere:

Serie de conectori:Seria SP

Gen:Femeie

Cod piesă:SP2913/SX Pin-I/II-C

Contacte:2 pini 3 pini 4 pini 7 pini 8 pini 9 pini 10 pini 12 pini 16 pini 17 pini 20 pini 24 pini 26 pini

Nota:x se referă la articolul opțional I = Lipire II = Șurub C = Cu capac N = Fără capac

Trimiteți-ne un e-mail Descărcați ca PDF

Detalii produs

Descriere

Etichete de produs

Date tehnice ale conectorului impermeabil SP2913/S

Nr. pin

Pin pentru referință

Curent nominal

50A

25A

4*25A/5*5A

25A

10A

Tensiune nominală ((AC.V))

500V

400V

Rezistență de contact

≤0,5mΩ

≤1mΩ

≤4*1/5*5mΩ

≤1mΩ

≤2,5mΩ

≤5mΩ

Diametrul de contact

3,5 mm

2,5 mm

Φ2.5x4
Φ1x5

2,5 mm

1,5 mm

1,0 mm

Tensiune de testare (AC.V) 1 min

1500V

1200V

Dimensiunea cablului (mm2/AWG)

≤6/10

≤1,5/15

Rezistența de izolație

≥2000MΩ

Temperatura de funcționare

-25℃ ~ +85℃

Funcționare mecanică

>500 cicluri de împerechere

Grad de protecție

IP67/IP68

Informații generale

Inserție conector

PPS, temperatură maximă de 260 °C

Placare de contact

Alamă placată cu aur

Terminarea contactelor

Îmbinare cu lipire/șurub

Inel O

FKM

Cuplare

Cuplaj filetat

Materialul carcasei

PC, Nylon66, rezistență fină: V-0

✧ Avantajele produsului

1. Contacte conector: Bronz fosforos, poate fi introdus și scos de mai multe ori.

2. Contactele conectorului sunt din bronz fosforos placat cu aur de 3 μ;

3. Accesoriile îndeplinesc cerințele de protecție a mediului.

4. Materiale pentru cabluri certificate conform UL2464 și UL 20549.

5. OEM/ODM acceptate.

6. Serviciu online 24 de ore din 24.

7. Se acceptă comenzi în loturi mici, personalizare flexibilă.

8. Produceți rapid desene - eșantionare - producție etc. suport

9. Certificare companie: ISO9001:2015

10. Calitate bună și preț competitiv direct din fabrică.

Conector impermeabil M12 mascul cu montare pe panou, fixare spate, tip PCB, filet M12X1 (5)

✧ Întrebări frecvente

Î. Asigurați inspecția materialelor primite înainte de producție și inspectați expedierea produselor finite?

R: Da. Avem inspecție a materialelor la intrare, verificare a calității în timpul procesului și verificare a calității mărfurilor la ieșire.

Î. Ce fel de termeni de livrare sau termeni comerciali sunt disponibili

A: Eliberări EXW, FOB, CIF Telex etc.

Î. Când pot primi cotația?

R: De obicei, vă trimitem o ofertă în termen de 24 de ore de la primirea solicitării dumneavoastră. Dacă doriți cu urgență o ofertă, vă rugăm să ne sunați sau să ne spuneți prin e-mail, pentru a putea considera solicitarea dumneavoastră ca fiind prioritară.

Î. Cine suntem noi?

R: Avem sediul în Guangdong, China, începând cu 2016, vindem în Asia de Sud-Est (10,00%), Europa de Est (20,00%), America de Sud (10,00%), America de Nord (20,00%), Europa de Vest (5,00%), Europa de Sud (5,00%), Orientul Mijlociu (5,00%), Oceania (5,00%), America Centrală (5,00%), Piața Internă (3,00%), Asia de Sud (3,00%), Asia de Est (3,00%), Europa de Nord (3,00%), Africa (3,00%). În total, în fabrica noastră lucrează aproximativ 200 de persoane.

Î. Cum putem garanta calitatea?

Un desen de pre-producție înainte de producția de masă;
Toate produsele vor fi inspectate înainte de expediere;

Anterior: SP2913 Conector priză electrică cu flanșă impermeabilă industrială din plastic, mascul, 2 3 4 7 8 9 10 12 16 17 20 24, 26 pini, cu capac

Următorul: SP2916 Conector electric impermeabil industrial din plastic, cu unghi drept, tip SP2916, mascul, 2, 3, 4, 7, 8, 9, 10, 12, 16, 17, 20, 24, 26 pini

Tipul SP2913

Număr model: SP2913 Feminin

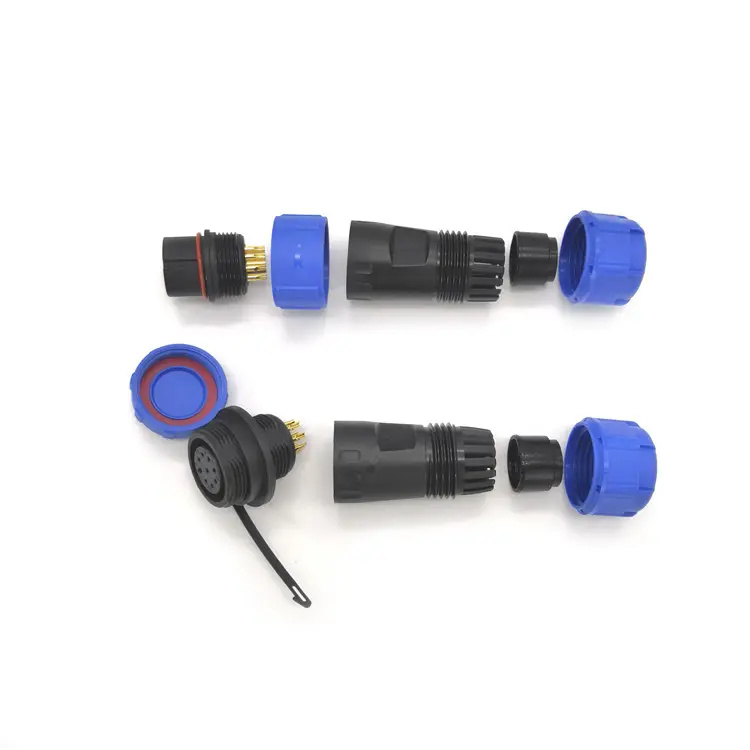

Mufă de cablu WEIPU IP68 seria SP29 SP2913 plastic 2 3 4 7 8 9 10 pini sp29 conector de cablu filetat IP68

Seria SP29

Conectorii SP11, SP13, SP17, SP21 și SP29 sunt toți conectori IP68, cu cuplare filetată. SP11 este cel mai mic conector impermeabil IP68 cu carcasă din plastic, acest conector miniatural fiind unul dintre cei mai populari conectori etanși pentru exterior.

Conectorii pot fi utilizați atât pentru conexiuni cablu-cablu (în linie), cât și pentru conexiuni cablu-panou. Fiecare parte poate fi contact mascul sau femelă (versiuni cu ștecher sau soclu), capacele de etanșare IP68 fiind disponibile atât pe conectorul de cablu, cât și pe conectorul de panou.

1) diametrul carcasei (diametrul decupării orificiului panoului): 29 mm

2) număr de contacte: 2 - 26 contacte placate cu aur

3) curent nominal și V: 50A-5A, 500V-400V

4) diametrul exterior al cablului acceptat: tip I: 13-16 mm

5) CE, aprobare ROHS

4) diametrul exterior al cablului acceptat: tip I: 13-16 mm

5) Aprobare CE, ROHS

Scenarii de aplicații

Produsele sunt utilizate pe scară largă în diverse domenii, cum ar fi senzori, echipamente industriale, instalații de transport, dispozitive medicale,

Afișe LED, reclame exterioare, dispozitive de comunicații, vehicule cu energie nouă, industria navelor și industria electronică auto și așa mai departe.
