M8 3 4-poliger A-codierter Stecker, wasserdichter Schraubverbinder, metallgeschirmt

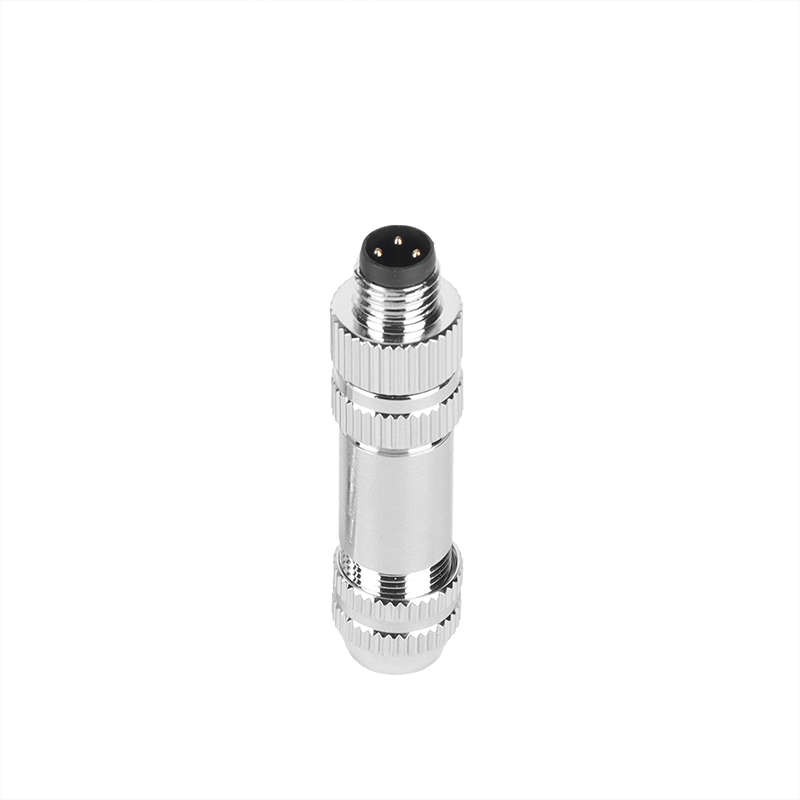

M8 3 4-poliger A-codierter Stecker, wasserdichter Schraubverbinder mit Metallabschirmung (siehe Abbildung)

Kurzbeschreibung:

Steckverbinderserie: M8

Geschlecht:Männlich

Teilenummer:M8-A Codiert-MX Pin-AS-R/A

Codierung: A

Kontakte:3-polig 4-polig

Notiz:x bezieht sich auf optionale Elemente

Senden Sie uns eine E-Mail. Als PDF herunterladen

Produktdetails

Beschreibung

Produkt-Tags

Informationen zum M8-Feldverdrahtungsstecker

PIN-Nr.	3	4
Codierung	A	A
Zur Orientierung anpinnen
Montageart	Schraubverbindung
Nennstrom	4A	4A
Nennspannung	60 V	60 V
Betriebstemperatur	-25℃ ~ +85℃
Mechanischer Betrieb	>500 Paarungszyklen
Schutzgrad	IP67
Isolationswiderstand:	>100 mΩ
Kontaktwiderstand	≤10 mΩ
Steckereinsatz	PA+GF
O-Ring:	FKM
Verriegelungstyp	Schraubkupplung
Mutter/Schraube	Messing, vernickelt
Kontaktplattierung	Messing mit Goldauflage
Gehäusematerial	Messing, vernickelt
Standard	IEC 61076-2-104

✧ Produktvorteile

1. Hochwertige, vergoldete Kontakte aus massiver Phosphorbronze, Lebensdauer von mehr als 500 Steckzyklen;

2. Die Produkte entsprechen strikt den Anforderungen des 48-Stunden-Salzsprühtests;

3. Vibrationsdämpfende Verriegelungsschraubenkonstruktion;

4. Das Zubehör entspricht den Umweltschutzanforderungen;

5. Hohe mechanische und elektrische Belastbarkeit;

6. Kabelmaterialien, die gemäß UL2464 und UL 20549 zertifiziert sind.

✧ Servicevorteile

1. OEM/ODM akzeptiert.

2. Online-Service rund um die Uhr.

3. Kleinserienbestellungen werden angenommen, flexible Anpassungsmöglichkeiten.

4. Schnelle Erstellung von Zeichnungen - Mustererstellung - Produktion etc. unterstützt.

5. Produktzertifizierung: CE ROHS IP68 REACH.

6. Unternehmenszertifizierung: ISO9001:2015

7. Gute Qualität und wettbewerbsfähiger Preis direkt ab Werk.

M12 Stecker für Einbau auf der Rückseite, wasserdicht, Leiterplattentyp, Gewinde M12x1 (6)

M12 Stecker für Einbau auf der Rückseite, wasserdicht, Leiterplattentyp, Gewinde M12x1 (5)

✧ Häufig gestellte Fragen

F: Können Sie kundenspezifische Produktbestellungen fertigen? OEM- oder ODM-Aufträge?

A: Sicher. Mit über 10 Jahren Erfahrung in der OEM- und ODM-Fertigung können wir Ihnen kundenspezifische Steckverbinderlösungen aus einer Hand anbieten.

F: Was ist Ihre Stärke im Bereich Logistik?

A: Ob internationaler Expressversand, Luft- oder Seefracht – wir bieten Ihnen kostensparende Vorschläge. Geringere Transportkosten bedeuten niedrigere Beschaffungskosten. Wenn Sie unseren Spediteur beauftragen möchten, übernehmen wir gerne die Zollabfertigung für Ihre Importe und Exporte nach China. Genießen Sie Ihr Einkaufserlebnis bei YLinkworld!

F: Wie groß ist die Fläche Ihrer Fabrik?

A: Die Yilian Connection Technology Co., Ltd. wurde 2016 gegründet und verfügt über eine Produktionsfläche von über 3000 Quadratmetern und 200 Mitarbeiter. Sie befindet sich im 2. Stock, Gebäude 3, Nr. 12, Dongda Road, Guangming District, Shenzhen City, Provinz Guangdong, China (Postleitzahl: 518000).

F: Welche IP-Schutzart hat Ihr Steckverbinder der M-Serie?

A: Die Schutzart ist IP67/IP68 im verriegelten Zustand. Diese Steckverbinder eignen sich ideal für industrielle Steuerungssysteme, in denen kleine Sensoren benötigt werden. Die Steckverbinder sind entweder werkseitig mit TPU umspritzt oder als Einbaubuchsen mit Lötanschluss für die Drahtverbindung oder mit Lötkontakten für die Leiterplatte erhältlich.

F: Wie ist die Qualität Ihrer Produkte?

A: Unsere Rohstoffe beziehen wir von qualifizierten Lieferanten. Sie entsprechen den Normen UL, RoHS usw.

Und wir verfügen über ein starkes Qualitätskontrollteam, um unsere Qualität gemäß dem AQL-Standard zu gewährleisten.

Vorherige: M8 3 4-poliger, A-codierter Stecker, wasserdichter Schraubanschluss

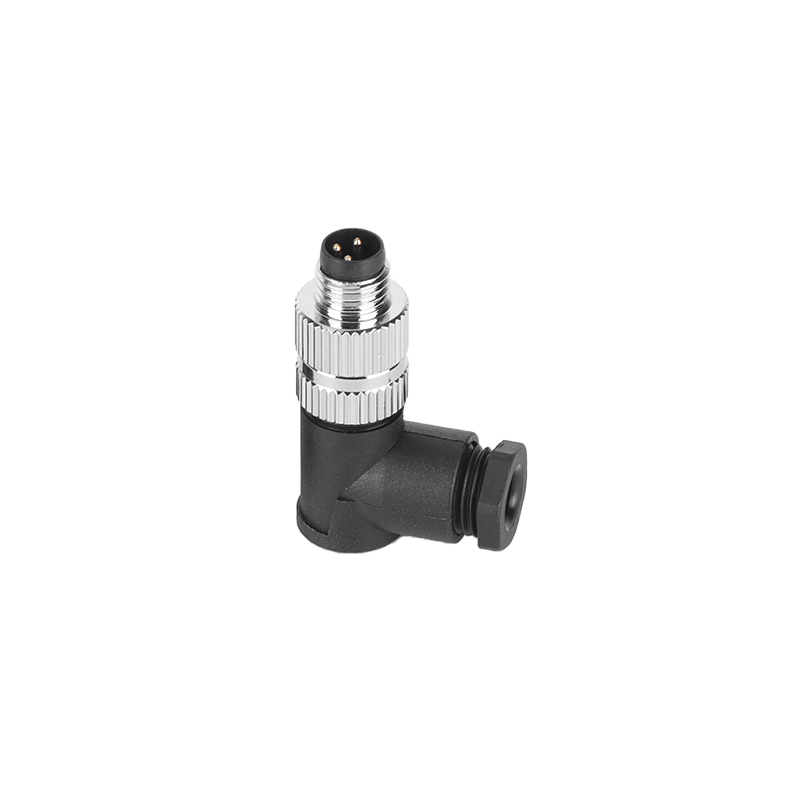

Nächste: M8-Buchse, lötbarer, vor Ort verdrahtbarer, rechtwinkliger, wasserdichter Kabelverbinder

M8-Steckverbinder und Kabelkonfektionen bieten einen Nennstrom von 4 A, eine Nennspannung von 60 V und einen Isolationswiderstand von ≥ 100 MΩ.
M8-Steckverbinder und Kabelkonfektionen bieten Schutz nach IP67/IP68 und erfüllen die Normen IEC 61076-2-104 mit einer Überspannungskategorie II und einem Verschmutzungsgrad von 3.
Die M8-Serie ist als Einbausteckverbinder (männlich und weiblich) und als Kabelkonfektion erhältlich.

Steckverbinder der Serie M8 werden für Sensoren und in industriellen Steuerungsanwendungen eingesetzt.
Die M8-Steckverbinder und Kabelkonfektionen von Hysik Electronics sind kleine, industrielle M8-Steckverbinder, die entwickelt wurden, um den Bedarf an erhöhter Signalübertragungskapazität in platzsparenden Designs zu decken.

M8-Steckverbinder-Pinbelegung

M8-Steckverbinder sind sowohl in abgewinkelter als auch in gerader Ausführung erhältlich. Sie sind mittlerweile in 3-, 4-, 5-, 6- und 8-poligen Versionen verfügbar.

Pin-Farbzuordnung
