Conector macho M8 de 3 y 4 pines con codificación A, tipo unión por tornillo, resistente al agua y blindado metálico.

Conector macho M8 de 3 y 4 pines con codificación A, tipo unión por tornillo, impermeable, blindado metálico. Imagen destacada.

Breve descripción:

Serie de conectores: M8

Género:Masculino

Número de pieza:M8-A Pin MX codificado-AS-R/A

Codificación: A

Contactos:3 pines 4 pines

Nota:x se refiere a un elemento opcional

Envíanos un correo electrónico Descargar como PDF

Detalles del producto

Descripción

Etiquetas de producto

Información sobre el conector cableable de campo M8

Número de pin	3	4
Codificación	A	A
Fijación para referencia
Tipo de montaje	Junta de tornillo
Corriente nominal	4A	4A
Tensión nominal	60V	60V
Temperatura de funcionamiento	-25℃ ~ +85℃
Operación mecánica	>500 ciclos de apareamiento
Grado de protección	IP67
Resistencia de aislamiento:	>100 mΩ
Resistencia de contacto	≤10 mΩ
Inserto del conector	PA+GF
Junta tórica:	FKM
Tipo de bloqueo	Acoplamiento de tornillo
Tuerca/tornillo	Latón niquelado
Recubrimiento por contacto	Latón con baño de oro
Material de la carcasa	Latón niquelado
Estándar	IEC 61076-2-104

✧ Ventajas del producto

1. Contactos de bronce fosforoso sólido chapados en oro de alta calidad, con una vida útil de más de 500 ciclos de conexión;

2. Los productos cumplen estrictamente con los requisitos de prueba de niebla salina de 48 horas;

3. Diseño de tornillo de bloqueo antivibración;

4. Los accesorios cumplen con los requisitos de protección ambiental;

5. Alta durabilidad mecánica y eléctrica;

6. Materiales de cable con certificación UL2464 y UL 20549.

✧ Ventajas del servicio

1. Se aceptan OEM/ODM.

2. Servicio en línea las 24 horas.

3. Se aceptan pedidos de lotes pequeños, personalización flexible.

4. Generar rápidamente dibujos, muestreo, producción, etc., con el apoyo necesario.

5. Certificación del producto: CE ROHS IP68 REACH.

6. Certificación de la empresa: ISO9001:2015

7. Buena calidad y precio competitivo directamente de fábrica.

Conector macho M12 para montaje en panel, fijación trasera, tipo PCB, resistente al agua, rosca M12X1 (6)

Conector macho M12 para montaje en panel, fijación trasera, tipo PCB, resistente al agua, rosca M12X1 (5)

✧ Preguntas frecuentes

P. ¿Pueden fabricar productos personalizados? ¿Pedidos OEM o ODM?

R: Claro. Con más de 10 años de experiencia en fabricación OEM y ODM, podemos ofrecerle soluciones integrales para conectores personalizados.

P. ¿Cuál es su punto fuerte en logística?

A: Para envíos internacionales exprés, aéreos o marítimos, podemos ofrecerle sugerencias para ahorrar costes. El ahorro en costes de transporte se traduce en menores costes de adquisición. Si desea utilizar nuestro agente de carga, podemos gestionar el despacho de aduanas de importación y exportación en China. ¡Disfrute de una experiencia de compra integral en YLinkworld!

P. ¿Qué superficie tiene su fábrica?

A: Yilian Connection Technology Co., Ltd. se fundó en 2016, con una planta de más de 3000 metros cuadrados y 200 empleados. Está ubicada en el piso 2, edificio 3, n.° 12, Dongda Road, distrito de Guangming, ciudad de Shenzhen, provincia de Guangdong, China (código postal: 518000).

P. ¿Cuál es el grado de protección IP de su conector de la serie M?

A: El grado de protección es IP67/IP68 en estado bloqueado. Estos conectores son ideales para redes de control industrial donde se requieren sensores pequeños. Los conectores son de TPU moldeado de fábrica o receptáculos para panel suministrados con terminales para la conexión de cables o con contactos de soldadura para panel PCB.

P. ¿Qué tal es la calidad de su producto?

R: Nuestras materias primas se adquieren de proveedores cualificados. Y cumplen con las normas UL, RoHS, etc.

Además, contamos con un sólido equipo de control de calidad para garantizar que nuestra calidad cumpla con el estándar AQL.

Anterior: Conector impermeable de tipo unión roscada con cable macho codificado M8 de 3 y 4 pines

Próximo: Conector hembra M8 para ensamblaje de cables, tipo soldadura, cableable en campo, en ángulo recto y resistente al agua.

Los conectores y conjuntos de cables M8 ofrecen una corriente nominal de 4 A, una tensión de 60 V y una resistencia de aislamiento de ≥ 100 MΩ.
Los conectores y conjuntos de cables M8 ofrecen protección IP67/IP68 y cumplen con las normas IEC 61076-2-104, con una categoría de sobretensión II y un grado de contaminación de 3.

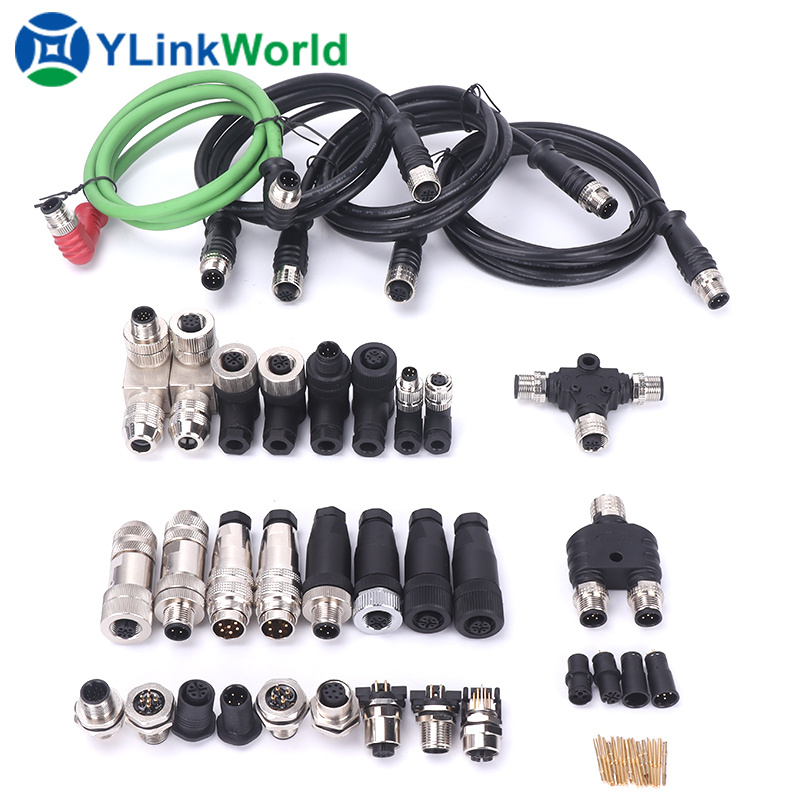

La serie M8 está disponible en conectores macho y hembra para montaje en panel y en conjuntos de cables.

Los conectores de la serie M8 se utilizan en sensores y en aplicaciones de control industrial.
Los conectores y conjuntos de cables M8 de Hysik Electronics son conectores M8 industriales de pequeño tamaño, desarrollados para satisfacer la demanda de una mayor capacidad de transmisión de señales en diseños que ahorran espacio.

Disposición de los pines del conector M8

Los conectores M8 están disponibles en configuraciones de ángulo recto y rectas. Ahora se pueden encontrar en versiones de 3, 4, 5, 6 y 8 pines.

Asignación de colores de pines
