M8 수형 케이블 어셈블리, 납땜형, 현장 배선 가능, 방수 커넥터, 금속 차폐
M8 커넥터 일반 정보
| 핀 번호 | 3 | 4 | 5 | 6 | 8 |
| 코딩 | A | A | B | A | A |
| 참고용으로 핀으로 고정해 두세요. |  |  |  |  |  |
| 장착 유형 | 솔더 타입 | ||||
| 정격 전류 | 4A | 4A | 3A | 2A | 1.5A |
| 정격 전압 | 60볼트 | 60볼트 | 30볼트 | 30볼트 | 30볼트 |
| 작동 온도 | -20℃ ~ +80℃ | ||||
| 기계적 작동 | 500회 이상 교미 주기 | ||||
| 보호 수준 | IP67 | ||||
| 절연 저항 | ≥100MΩ | ||||
| 접촉 저항 | ≤10mΩ | ||||
| 커넥터 삽입 | PA+GF | ||||
| O링: | FKM | ||||
| 잠금형 | 스크류 커플링 | ||||
| 너트/나사 | 니켈 도금된 황동 | ||||
| 접점 도금 | 황동에 금도금 | ||||
| 쉘 소재 | 니켈 도금된 황동 | ||||
| 기준 | IEC 61076-2-104 | ||||
✧ 제품 장점
1. 고품질 금도금 솔리드 인청동 접점, 500회 이상의 결합 수명;
2. 제품은 48시간 염수 분무 시험 요건을 엄격히 준수합니다.
3. 진동 방지 잠금 나사 설계;
4. 부속품은 환경 보호 요건을 충족합니다.
5. 높은 기계적 및 전기적 내구성;
6. 케이블 재질은 UL2464 및 UL 20549 인증을 받았습니다.
✧ 서비스 장점
1. OEM/ODM 가능.
2. 24시간 온라인 서비스.
3. 소량 주문 가능, 유연한 맞춤 제작.
4. 도면, 샘플, 생산 등을 신속하게 지원합니다.
5. 제품 인증: CE, ROHS, IP68, REACH.
6. 회사 인증: ISO9001:2015
7. 우수한 품질과 공장 직판으로 경쟁력 있는 가격.
✧ 자주 묻는 질문
A: 저희는 일반적으로 항공 및 해상 운송을 이용하며, 동시에 DHL, UPS, FedEx, TNT와 같은 국제 특송 업체와 협력하여 고객들이 신속하게 상품을 받아보실 수 있도록 하고 있습니다.
A: 결제 방법: 송금(T/T), 웨스턴 유니온, 머니그램, 페이팔.
계약금으로 30%를 지불하고, 잔금 70%는 배송 전에 지불하십시오.
샘플 비용 100% 선불.
A: 저희는 WhatsApp, WeChat, LinkedIn, Facebook, Skype, 인터넷 전화, 이메일, TikTok 등을 이용하여 고객과 자주 소통하며 실시간 채팅을 하고 있습니다.
A. 샘플 제작: 3-5 영업일; 대량 주문: 보증금 입금 후 15-20일 소요 (최종 주문 수량에 따라 달라질 수 있습니다).
A: 저희는 일반적으로 항공 및 해상 운송을 이용하며, 동시에 DHL, UPS, FedEx, TNT와 같은 국제 특송 업체와 협력하여 고객들이 신속하게 상품을 받아보실 수 있도록 하고 있습니다.
IP67/68 등급의 M8 시리즈는 3, 4, 5, 6, 8개의 접점을 제공하며, 각 핀은 특정 용도에 맞게 조합할 수 있습니다.

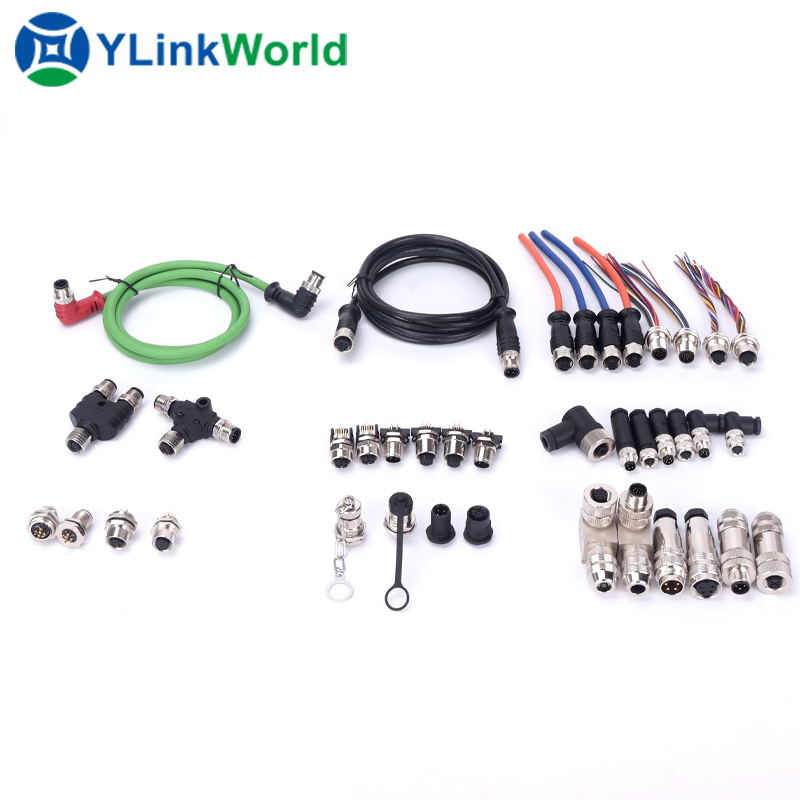

당사는 패널 커넥터, 오버몰딩 케이블, 와이어 하네스 및 액세서리를 포함한 M8 시리즈 전 제품을 공급합니다. PVC(UL2464) 또는 PUR(UL20549) 케이블은 고객 요구 사항에 따라 맞춤형 길이로 제공됩니다.
M8 시리즈 현장 배선 가능 커넥터
M8 원형 커넥터는 나사 잠금 메커니즘이 있는 8mm 미터법 규격의 커넥터로, 공장 자동화, 센서/액추에이터 박스, 필드버스 및 산업용 컨트롤러에서 가장 일반적으로 사용되는 커넥터 중 하나입니다.
Link Signal Electronics는 3, 4, 5, 6, 8극의 M8 현장 배선 가능 수/암 직선/각도 커넥터를 제공합니다.
M8 커넥터 핀 배열
M8 커넥터는 직각형과 직선형 두 가지 형태로 제공됩니다. 현재 3핀, 4핀, 5핀, 6핀, 8핀 버전으로 출시되어 있습니다.
핀 색상 지정
