Conector eléctrico impermeable de montaje en panel macho M12 con fijación frontal y rosca M16X1.5

Breve descripción:

Serie de conectores:M12

Género:Masculino

Número de pieza:M12-X Pin MX Codificado-PMP

Codificación:Abd

Contactos:3 pines 4 pines 5 pines 8 pines 12 pines 17 pines

Nota:x se refiere a un elemento opcional

Envíanos un correo electrónico Descargar como PDF

Detalles del producto

Descripción

Etiquetas de producto

Información sobre el zócalo M12

Número PIN	3	4		5		8	12	17
Código	A	A	D	A	B	A	A	A
Fijación para referencia
Corriente nominal	4A	4A	4A	4A	4A	2A	1.5A	1.5A
Tensión nominal	250 V	250 V	250 V	250 V	250 V	60V	30V	30V
Temperatura de funcionamiento	-25℃ ~ +85℃
Operación mecánica	>500 ciclos de apareamiento
Clasificación IP	IP67/IP68
Resistencia de aislamiento	≥100 MΩ
Resistencia de contacto	≤5 mΩ
Inserto del conector	PA+GF
Recubrimiento por contacto	Latón con baño de oro
Terminación de contratos	PCB/Con copa de soldadura/Con cable flexible
Junta / Junta tórica	Resina epoxi/FKM
Enganche	Acoplamiento de tornillo
Rosca de tornillo	M16X1.5
Caparazón	Latón niquelado
Estándar	IEC 61076-2-101

✧ Ventajas del producto

1. Los contactos del conector son de bronce fosforoso con baño de oro de 3 μm;

2. Los productos cumplen estrictamente con los requisitos de resistencia a la corrosión por niebla salina de 48 horas.

3. Moldeo por inyección a baja presión, mejor efecto impermeable.

4. Materiales de cable con certificación UL2464 y UL 20549.

5. Sin contacto, sin abrasión, conexión de cable y conector opcional; rendimiento estable.

✧ Ventajas del servicio

1. Se aceptan OEM/ODM.

2. Responda rápidamente, se aceptan correos electrónicos, Skype, WhatsApp o mensajes en línea;

3. Se aceptan pedidos de lotes pequeños, personalización flexible.

4. Se ofrecerá un reemplazo gratuito si enviamos o hacemos algo incorrecto.

5. El producto superó los requisitos de las pruebas CE, ROHS, IP68 y REACH;

6. La fábrica cuenta con la certificación ISO9001:2015 del sistema de gestión de calidad.

7. Buena calidad y precio competitivo directamente de fábrica.

Conector macho M12 para montaje en panel, fijación trasera, tipo PCB, resistente al agua, rosca M12X1 (6)

Conector macho M12 para montaje en panel, fijación trasera, tipo PCB, resistente al agua, rosca M12X1 (5)

✧ Preguntas frecuentes

P. ¿Cuánto tiempo tarda la entrega?

A: Garantizamos una entrega rápida. Generalmente, los pedidos pequeños o los artículos en stock tardan de 2 a 5 días; la producción en masa tarda de 10 a 15 días después de recibir el pago por adelantado. El plazo de entrega específico depende de los artículos y la cantidad del pedido. Contáctenos para más detalles.

P. ¿Cómo realizar un pedido?

A5: Envíenos un mensaje en línea o un correo electrónico indicando su necesidad y la cantidad del pedido. Nuestro equipo de ventas se pondrá en contacto con usted muy pronto.

P. ¿Cómo envían los productos?

R: Depende, generalmente enviamos la mercancía por vía aérea exprés, como DHL, TNT, UPS, FEDEX o a través del transportista que el cliente designe.

P. ¿Cómo me entregarán la mercancía?

R: Generalmente realizamos envíos por vía aérea y marítima. Asimismo, colaboramos con empresas de mensajería internacional como DHL, UPS, FedEx y TNT para que nuestros clientes reciban sus productos con rapidez.

P. ¿Cuál es el grado de protección IP de su conector de la serie M?

A: El grado de protección es IP67/IP68 en estado bloqueado. Estos conectores son ideales para redes de control industrial donde se requieren sensores pequeños. Los conectores son de TPU moldeado de fábrica o receptáculos para panel suministrados con terminales para la conexión de cables o con contactos de soldadura para panel PCB.

Anterior: Conector eléctrico de plástico impermeable M12 macho para montaje en panel con fijación trasera

Próximo: Conector eléctrico impermeable tipo PCB de montaje en panel macho M12 con fijación frontal

Conector IP67/IP68, toma de montaje en panel M12, resistente al agua, código 3, 4, 5, 8, 12, 17 pines, conector para montaje en cable.

Descripción de los productos

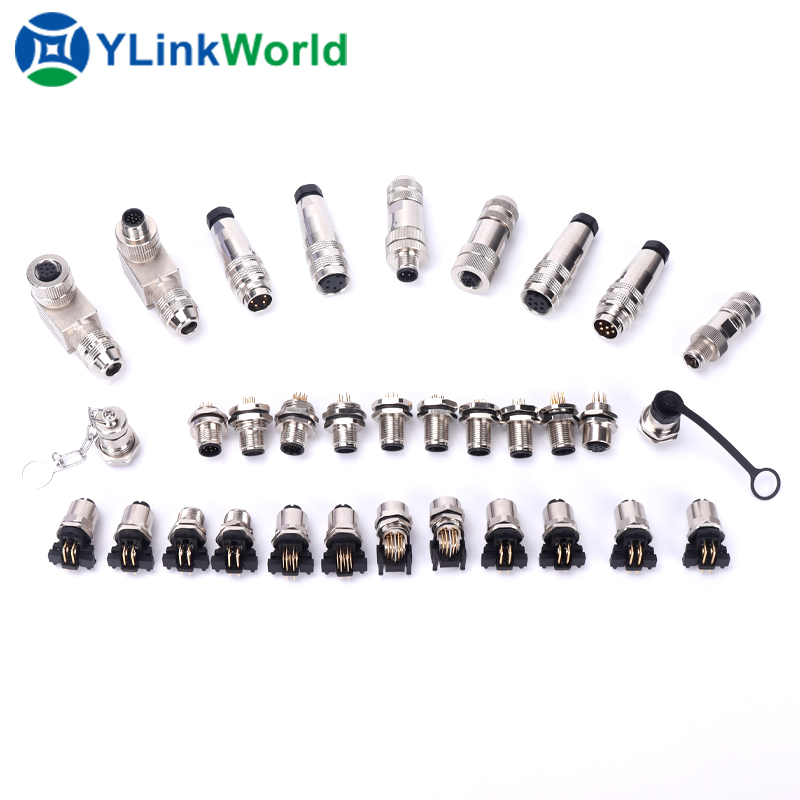

Conector de montaje en panel M12
Conector de carcasa metálica con excelente blindaje completo de 360° y nuevo diseño más amortiguado.
Los productos cumplen con el acuerdo IEC 61076-2-101 de la Industria 4.0 y la norma NEMA2000.
Conector: tipo ensamblado, moldeado por inyección con cable (la longitud se puede personalizar).
Zócalo: Tipo de soldadura de montaje frontal, tipo de soldadura de montaje posterior y tipo PCB.
Número de pines: 2, 3, 4, 5, 6, 8, 12, 17 pines
Grado de impermeabilidad: IP67/IP68

Los conectores de montaje en panel M12 de YLink World Electronics ofrecen una amplia selección de diseños para brindar soluciones de conexión integrales a dispositivos con velocidades de datos de hasta 10 Gbps. Estos conectores también permiten conectar señales de hasta 17 pines y suministrar energía de hasta 630 V y 16 A en espacios de instalación reducidos. La estructura modular de los conectores facilita la integración sencilla y rentable de diversas asignaciones de pines de datos, señal y alimentación en un mismo dispositivo.

Disposición de los pines del conector M12

Los conectores M12 están disponibles en configuraciones de ángulo recto y rectas. Ahora se pueden encontrar en versiones de 3, 4, 5, 8, 12 y 17 pines.

Asignación de colores de pines
